 《試験機のご紹介》 No.690 耐トラッキング性試験機

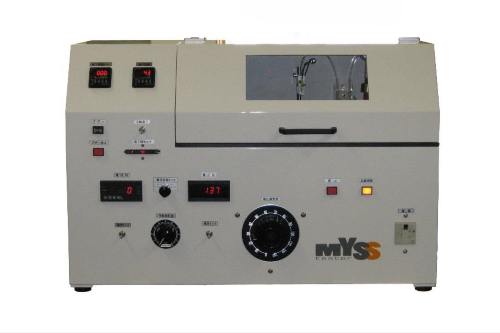

耐トラッキング性試験機

【No.690 耐トラッキング性試験機とは】

電気用品などで起こるトラッキング現象*¹を発生させ、短路電流を検出する試験機です。

  • ¹コンセントに電源プラグを差し込んだまま長時間放置すると、プラグとコンセントのわずかな隙間に埃(ほこり)が溜まります。そこに湿気が加わることで微弱な電流が流れ、やがて発熱・炭化を繰り返して絶縁が破壊され、最終的に発火・火災に至る現象です。

プリント配線板に高電圧が印加された場合、絶縁層がトラッキング破壊し、導通することがあります。
IEC 法の試験は、100V~600 V(25V間隔)の電圧を印加した電極間中央に、塩化アンモニウム 0.1%水溶液を30秒間隔で滴下し、絶縁破壊までの滴下数を求めます。この試験を5個の試験片にて行い、その全てが50滴で破壊を起こさない最高電圧(CTI)を求めて耐トラッキング性を評価します。

【準拠規格】
IEC 60112/JIS C2134

【試験体寸法】
20mm×20mm、t3mm 以上

【滴下装置】
ロータリーポンプ式
滴下量:0.02cc/1滴
滴下高さ:30mm~40mm 可変

【滴下回数】
4桁デジタルカウンター

【滴下間隔】
10s~990s

【電極】
白金製電極
寸法:5mm(W) × 20mm(L) × t2mm
端部形状:30°ノミ形状、先端 R0.1 mm
電極間:4 mm ± 0.1 mm、開き角 60°
押し圧:1 N ± 0.05 N

【印加電圧】
AC 100V~600V

【トラッキング検出】
検出電流:0.1A~0.5A
連続遮断時間 2秒に設定
検出ブザー鳴動および電圧自動遮断

【安全装置】
インターロック式上蓋

【電源】
AC100 V、10A

【本体寸法】
約 700 mm (W) × 450 mm(D) × 600 mm(H),約 90 kg

○+●+○+●+○+●+○+●+○+●+○+●+○+●+○+●+○+●+○+●+○+●+○+●+○+●+○+●+○+●+○+●
